產品簡介
產品簡介

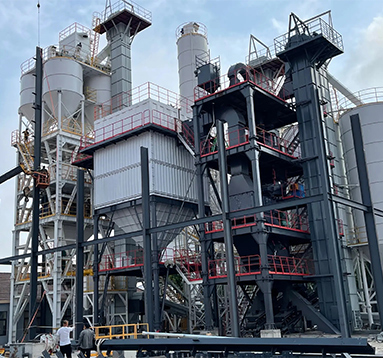

TSL系列環保模塊式制砂樓是由昌利重工科技自主研發的高等級的干法機制砂生產系統。其采用高度集約的塔樓式全封閉布置，集制砂、優化整形、級配調整、石粉控制、含水量控制、環保除塵于一體，不僅節約空間、提高生產效率，而且能實現多種粒型、粒度的生產要求，可使混凝土及干混砂漿中用量較大的粒徑在2.36-0.6mm之間細砂的比例增加，使粒型、級配、含粉率等各項性能指標有了質的提升，大大滿足各種混凝土及干混砂漿對高品質機制砂的需求。
產品優勢
產品優勢
集約化設計，占地面積小
可根據客戶自身場地條件進行個性化設計，采用塔樓式布局，生產流程自上而下完成破碎制砂、篩分、選粉、加濕等，結構設計緊湊，節省空間，減少施工現場占地面積，可節省大量的土地成本和基建費用。
模塊化設計，安裝更便捷
所有模塊均預先工廠化按照客戶現場真實比例試裝、組裝搭建完成，可以實現在廠區試機生產。模塊個設計縮短了現場安裝時間，而且容易拆除和再安裝，確保項目可以根據施工需要快速搬遷和再組合。
出砂成品質量高，級配更合理
制砂樓系統采用昌利重工自主研發的塔羅斯雙動力制砂機，具有更強大的破碎制砂和石子整形能力，產出的成品砂砂粒飽滿、表面圓潤、顆粒分布均勻，砂子的級配、粒型、含粉量更加合理，0.15-0.6mm細砂占比大幅提升，2.36-4.75mm粗砂占比下降，含粉量在3-15%之間，可任意調節。
高環保標準，環保指標達標
制砂樓系統采用全封閉輸送、生產、和負壓除塵設計，全封閉結構實現了生產現場粉塵排放濃度達到國家環保標準；采用負壓式除塵器，結合全流程全封閉環境下的密封操作，從粉礦倉到粉罐車的整個輸送過程中，確?，F場無揚塵，而干法生產不需要水洗，生產過程不產生污水淤泥處理的問題。另外主樓整體可依據客戶要求進行封裝，同時可起到防塵降噪的效果。整套制砂樓系統各項環保指標均達到國家環保標準。
系統更智能化，自動化程度高
通過集中控制系統或PLC自動控制系統可實現在線實時監測設備生產狀態，調節全套設備的運轉，可一鍵啟停、異常報警、緊急停機、自動穩定運行參數等，保證成品砂質量和生產線產能的流暢穩定以及各個生產環節安全、穩定、持續。
工藝及原理
工藝及原理
TSL塔樓式制砂樓是一套采用干法生產工藝的塔樓式制砂系統，主要由上料輸送系統、制砂整形篩分系統、除塵系統、石粉存儲系統和電氣控制系統組成。原料通過斗提機被送入頂樓，由原料輸送皮帶將0~60mm的碎石送入塔羅斯制砂機，經過高頻石打石研磨后進入石粉分離室，通過調整控粉箱進風口大小和系統風量來調節制砂含粉量；處理后的物料進入分選篩內分選出精品碎石、石粉及準成品砂。其中石粉通過除塵及粉塵收集系統處理后收集為精品石粉，準成品砂通過加濕攪拌機均勻拌合后即為精品機制砂。
產品參數
產品參數
|
型號 |
制砂主機型號 |
振動篩 |
入料粒徑 |
成品砂產量 |
石粉含量 |
控制系統 |
|
TSL220 |
TLS1553 |
2YK3070 |
≤60mm |
220t/h |
3~15%可控 |
PLC控制或者
集中控制方式 |
|
TSL160 |
CLV1263 |
2YK2460 |
160t/h |
|
TSL60 |
CLV1145 |
2YK2160 |
60t/h |
